El forjado reticular es una de las soluciones de planta más utilizadas en edificios de viviendas, oficinas y aparcamientos: salva luces importantes sin vigas descolgadas y deja las plantas libres. Esta guía explica cómo está formado, qué dimensiones son habituales, qué comprueba el cálculo y en qué casos conviene frente a un forjado unidireccional o una losa maciza.
¿Qué es un forjado reticular?
Un forjado reticular es un forjado de hormigón armado formado por una retícula de nervios que se cruzan en dos direcciones, unidos en su parte superior por una capa de compresión. Los huecos entre nervios se forman con casetones, recuperables o perdidos. El forjado apoya directamente sobre los pilares a través de zonas macizas llamadas ábacos. También se le llama losa aligerada bidireccional o forjado de casetones.
Elementos del forjado
- Nervios: pequeñas vigas de hormigón armado a intereje constante que reparten la carga en las dos direcciones.
- Capa de compresión: la losa superior hormigonada sobre los casetones, con un mallazo de reparto.
- Casetones: moldes que forman los huecos. Los recuperables (de plástico o fibra) se retiran tras el desencofrado y se reutilizan; los perdidos (bovedillas de hormigón o de poliestireno) quedan dentro del forjado.
- Ábacos: zonas macizas alrededor de los pilares que resisten el cortante y el punzonamiento.
- Zunchos y brochales: bandas macizas en los bordes, huecos de escaleras, ascensores y patinillos.
Dimensiones habituales
Los valores siguientes son órdenes de magnitud habituales en edificación. Sirven para el predimensionado; solo el cálculo fija las dimensiones definitivas de cada proyecto.
| Parámetro | Orden de magnitud |
|---|---|
| Intereje de nervios | 70 a 90 cm (muy a menudo 80 cm con casetones recuperables) |
| Ancho de nervio | unos 12 a 16 cm |
| Espesor de la capa de compresión | unos 5 a 10 cm |
| Canto total | unos 25 a 45 cm según la luz (por ejemplo 25+5 o 30+5) |
| Relación canto / luz | del orden de 1/20 a 1/25 de la luz entre pilares |
| Luces en las que resulta interesante | unos 6 a 12 m entre pilares |
Reticular, unidireccional o losa maciza
El tipo de forjado se decide en la fase de anteproyecto, porque fija la retícula de pilares y la altura libre de planta.
| Criterio | Forjado reticular | Forjado unidireccional (viguetas y bovedillas) | Losa maciza |
|---|---|---|---|
| Luces | Grandes, en dos direcciones | Medias, en una dirección | Pequeñas a medias |
| Vigas descolgadas | Ninguna o muy pocas | Vigas de apoyo de las viguetas | Según la retícula |
| Libertad de distribución | Muy alta | Limitada por las vigas | Media |
| Peso propio | Reducido gracias a los huecos | Reducido | Elevado |
| Ejecución | Más técnica, requiere constructora con experiencia | Sencilla y muy extendida | Sencilla |
| Uso típico | Viviendas plurifamiliares, oficinas, aparcamientos, locales | Viviendas unifamiliares, edificios pequeños | Luces cortas, voladizos, zonas muy cargadas |
En resumen, el forjado reticular es rentable cuando la retícula de pilares es amplia, cuando se buscan plantas diáfanas o cuando la altura de planta está limitada.
Qué comprueba el cálculo
Un forjado reticular trabaja en dos direcciones. El ingeniero lo modeliza por elementos finitos o por el método de los pórticos virtuales y comprueba:
- la flexión de los nervios en las dos direcciones, en vano y en apoyos;
- el punzonamiento alrededor de cada pilar, que fija el tamaño de los ábacos y, si hace falta, la armadura de punzonamiento;
- el cortante en los nervios que llegan a las zonas macizas;
- las flechas a largo plazo, sobre todo bajo tabiquería y fachadas;
- los huecos (escaleras, ascensores, patinillos) y las cargas puntuales;
- el comportamiento sísmico: las normas sísmicas suelen considerar poco dúctiles las estructuras de forjados sin vigas de canto, por lo que el arriostramiento horizontal se confía en general a pantallas o núcleos de hormigón, y el forjado actúa como diafragma.
En España, el cálculo se realiza conforme al Código Estructural (que sustituyó a la EHE-08), con las acciones del CTE y, en zona sísmica, la norma NCSE-02. En otros países se aplica la normativa local; en Marruecos, por ejemplo, el reglamento sísmico RPS 2011.
Los entregables incluyen la memoria de cálculo, los planos de replanteo de casetones y ábacos, y los planos de armado de nervios, ábacos y zunchos.
Ejecución en obra
- Apuntalamiento y encofrado continuo de toda la planta.
- Replanteo y colocación de los casetones según el plano, dejando libres los ábacos.

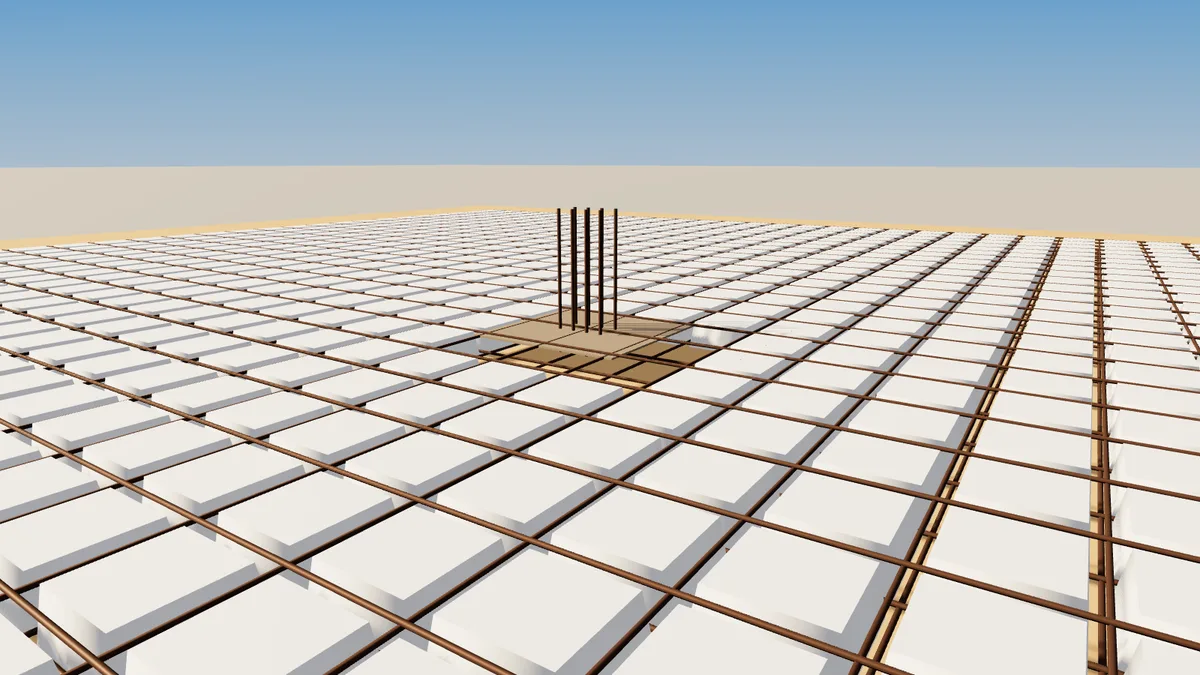

- Colocación de la armadura de nervios, ábacos, zunchos y del mallazo de la capa de compresión.
- Revisión de la armadura antes del hormigonado.
- Hormigonado, vibrado y curado.
- Desencofrado, recuperación de los casetones y mantenimiento de puntales hasta que el hormigón alcance la resistencia necesaria.
Nuestro servicio
Omnipave es una oficina de ingeniería estructural con sede en Mohammedia (Marruecos), a una hora o menos de diferencia con España. Hemos calculado y dibujado más de 7 700 m² de forjados reticulares con casetones recuperables: un edificio de planta baja + 5 sobre dos sótanos (3 150 m²) y un edificio de planta baja + 6 (4 560 m²). Ver nuestros proyectos.
Trabajamos como ingeniería externa para estudios de arquitectura, ingenierías y constructoras, en español o en francés:
- predimensionado y comparación de variantes de forjado;
- memoria de cálculo completa;
- planos de replanteo de casetones, ábacos y huecos;
- planos de armado de nervios, ábacos, zunchos y pilares;
- modelo 3D o BIM bajo petición;
- respuesta a las observaciones del organismo de control hasta su validación.
Envíenos los planos de arquitectura y el estudio geotécnico si ya existe: recibirá una propuesta en 48 horas. Pedir presupuesto.
Preguntas frecuentes
¿Qué canto tiene un forjado reticular?
Lo habitual está entre 25 y 45 cm, capa de compresión incluida, por ejemplo 25+5 o 30+5. Depende sobre todo de la luz entre pilares, del orden de 1/20 a 1/25 de esa luz, y de las cargas. Solo el cálculo fija el canto definitivo.
¿Qué luz puede salvar un forjado reticular?
Resulta interesante a partir de unos 6 m entre pilares y es habitual hasta 10 a 12 m. Para luces mayores se estudia una losa postesada o una solución con vigas.
¿Casetones recuperables o perdidos?
Los recuperables se retiran tras el desencofrado y se reutilizan: el forjado es más ligero y se ven los nervios por debajo. Los perdidos (bovedillas de hormigón o de poliestireno) quedan dentro y dan una cara inferior plana, a cambio de más peso o más coste de material.
¿Un forjado reticular necesita vigas?
No, apoya directamente en los pilares mediante los ábacos. Sí se disponen zunchos de borde y brochales alrededor de los huecos, y pantallas o núcleos para el arriostramiento sísmico.
